產品型號：12進12出
一、產品描述：
12進12出混合矩陣（4路VGA+4路HDMI信號輸入+4路DVI輸入；12路HDMI信號輸出）是一款高性能的高清視頻信號交換設備，支持16路信號輸入，16路信號輸出。該矩陣用于多個高清數字信號輸入、輸出交換，任何一路信號的輸出可以自由選擇任何一路信號源而不會干擾其它的輸出，使信號傳輸衰減降至[敏感詞]，圖像和聲音信號能高保真輸出。

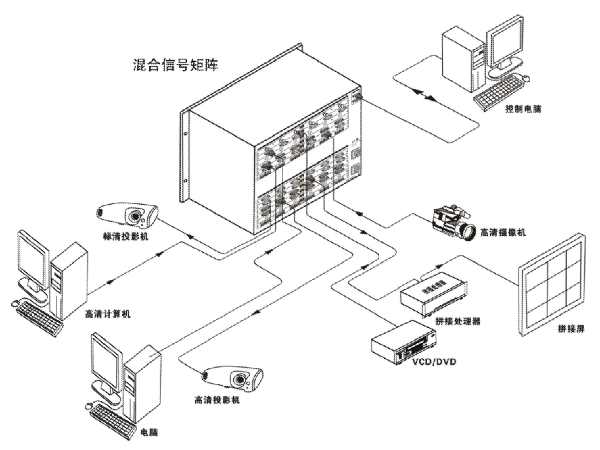

該矩陣帶有斷電現場保護、LCD液晶顯示、多種格式信號交換等功能，采用插卡式結構，安裝靈活方便，目前支持HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr等信號輸入，VGA,HDMI和DVI信號輸出。同時具備Ethernet及 RS232、RS485通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備及觸摸屏控制器配合使用。該設備為需要進行數字音視頻切換的專業工程提供了一個獨特的解決方案。
二、功能簡介：
1. 支持16路高清視頻信號交換。
2. 支持圖像[敏感詞]分辨率1920×1200@60Hz。
3. 前面板設有LCD液晶顯示屏，實時顯示由前面板按鍵設置的輸入輸出狀態。
4. 提供多種使用端口：RS232，網絡控制端口和前面板按鍵。
5. 支持高清的1080P標準。
6. LED燈指示信號狀態。
三、其本參數
|
輸入信號 |
接口類型 |
4×矩陣輸入卡 可選HDMI，DVI，SD/HD/3G-SDI，VGA，AV， YPbPr等信號輸入卡（根據現場需要） |
|
信號標準 |
HDMI：HDMI v1.3a DVI：DVI 1.0 VGA：800×600，1024×768，1280×768，1280×800，1280×1024，1360×768， 1400×1050， 1600×1200，1920×1080 CVBS：PAL，NTSC YPbPr：SJT 11333-2006 |
|
|
輸出信號 |
接口類型 |
4×矩陣輸出卡 可選VGA, HDMI，DVI等信號輸出卡（根據現場需要） |
|
信號標準 |
HDMI：HDMI v1.3a DVI：DVI 1.0 VGA：800×600，1024×768，1280×768，1280×800，1280×1024，1360×768， 1400×1050， 1600×1200，1920×1080 CVBS：PAL，NTSC YPbPr：SJT 11333-2006 |
|
|
尺寸 |
長×寬×高 |
482*306*134 |
|
重量 |
13公斤 |
|
|
電源 |
AC 220V 50/60Hz輸入電源設計 |
|
|
工作溫度 |
0……50℃ |
|
|
存儲溫度 |
-20……85℃ |
|
